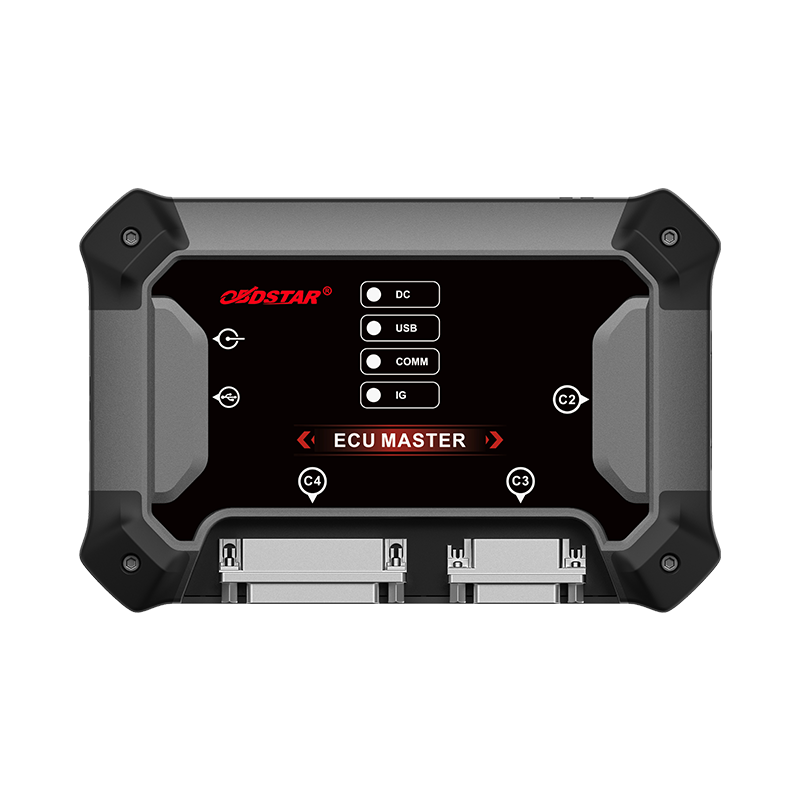

ECU Master fra OBDSTAR – Profesjonelt verktøy for ECU-lesing, skriving og kloning

OBDSTAR ECU Master er et avansert programmeringsverktøy utviklet for profesjonell lesing, skriving og kloning av styreenheter i personbiler, lastebiler, arbeidsmaskiner og motorsykler.

Verktøyet støtter en rekke kommunikasjons- og programmeringsmetoder, inkludert OBD, BENCH, BOOT, JTAG og BDM, og gir tilgang til et omfattende utvalg funksjoner for ECU, TCM, BCM, BMS og VCU.

ECU Master er utviklet for verksteder og teknikere som trenger en fleksibel løsning for ECU-kloning, dataoverføring, VIN-programmering, IMMO-relaterte funksjoner og reparasjon av styreenheter.

Omfattende støtte for ECU-programmering

ECU Master dekker et bredt spekter av styreenheter og produsenter fra både personbil- og nyttekjøretøysegmentet.

Avhengig av ECU og programvarekonfigurasjon kan verktøyet blant annet utføre:

• ECU-lesing og -skriving
• ECU-kloning
• Dataoverføring
• VIN-lesing og -skriving
• Virgin Reset
• ECU-låsing og opplåsing
• Checksum-korreksjon
• MAP-data lesing og skriving
• IMMO-dataoverføring og konvertering
• IMMO-data dekryptering
• IMMO OFF/ON
• Kilometerjustering
• ECU Runtime-kalibrering
• Kalibrering av kjølevæsketemperatursensor
• Tilbakestilling av databuffer


OBD, BENCH, BOOT, JTAG og BDM

ECU Master støtter flere programmeringsmetoder slik at du kan arbeide med styreenheter både via kjøretøyets diagnosekontakt og direkte på benken.

OBD

Programmering direkte gjennom kjøretøyets OBD-kontakt på støttede ECU-er.

BENCH

Kommunikasjon direkte med ECU-en uten at den må sitte montert i kjøretøyet. Dette gir en effektiv løsning ved blant annet ECU-kloning og utskifting av defekte styreenheter.

BOOT

Lavnivåtilgang til støttede styreenheter for programmering og gjenoppretting.

JTAG / BDM

Støtte for programmering av enkelte avanserte styreenheter som krever direkte tilgang til ECU-ens elektronikk.

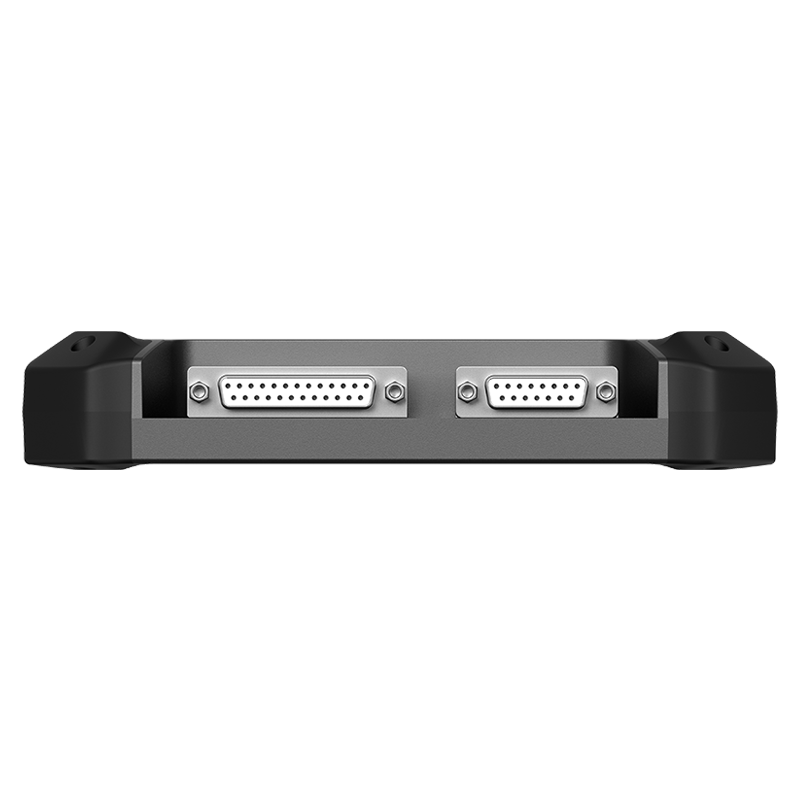

Flere dedikerte kabler er tilgjengelige, noe som reduserer behovet for manuelle jumperkoblinger og gjør tilkoblingen raskere og mer oversiktlig.

Tunge kjøretøy og nyttekjøretøy

ECU Master har omfattende støtte for programmering av styreenheter i lastebiler, busser, traktorer og andre tunge kjøretøy.

Støttede produsenter

Lastebil og nyttekjøretøy:

• Mercedes-Benz

• Volvo
• Scania
• MAN
• IVECO
• ISUZU
• Mitsubishi FUSO
• FAW
• Ford
• DAF
• Hyundai


Traktorer og arbeidsmaskiner:

• John Deere
• CNH Industrial
• Kubota
• Yanmar


ECU-produsenter:

• Bosch
• Denso
• Continental
• Delphi
• Siemens
• Cummins
• WABCO
• ZF


Eksempler på støttede Mercedes-Benz ECU-er

ECU Master støtter blant annet ECU-kloning av flere Mercedes-Benz-styreenheter via BENCH og/eller BOOT:

• PLD/MR-A2
• MR-A3
• MR-A4
• MR-A5
• MR-A6
• MR-A7
• MR-A8
• ACM2
• ACM2.1
• ACM2.2
• ADM2
• ADM3
• MCM2
• MCM2.1 D2
• MCM2.1 D3
• MCM2.1 D4
• MCM2.1 D5
• CPC/FR
• CPC3

• CPC4

CPC5

• EBS4

• EBS4+

• EBS5


Det finnes også støtte for blant annet Bosch, Festo og WABCO TCM-er.

MAN

Støtte for blant annet:

• FFR
• PTM
• EDC7C3

• EDC7C32


Programmering kan utføres via BENCH, JTAG og BDM på støttede enheter.

Scania

Støttede styreenheter inkluderer blant annet:

• EMS S6

• EMS S7

• EMS S8

• EMS EMD1

• EGC4

• EEC3

• COO7

• COO8

• OPC5


Volvo

Støtte for blant annet:

• EMS2.2

• EMS2.3

• EMS2.4


Cummins

Støtter blant annet VIN-lesing og -skriving på:

• CM1880A

• CM1881

• CM2150E

• CM2220A

• CM2350A

• CM2150C

• CM2220C

• CM2880

• CM871

• CM2220B

• CM2200A


Personbiler

ECU Master støtter et stort antall ECU-er for personbiler fra europeiske, asiatiske og amerikanske produsenter.

Verktøyet kan brukes på blant annet:

• ECM

• TCM

• BCM

• BMS

• VCU


Eksempler på funksjoner

• ECU-kloning

• VIN Read/Write

• Virgin Reset

• Data Transfer

• Checksum

• IMMO-data konvertering

• IMMO-data dekryptering

• IMMO OFF/ON

• Kilometerjustering

• ECU Runtime-kalibrering

• Flash/EEPROM Read/Write


Mercedes-Benz

Støtte for blant annet FBS3 og FBS4 TCM, med funksjoner som:

• VIN Read/Write

• Virgin Reset

• Personalization

• Data Transfer


BMW

Støtte for ECU-kloning av 8HP GEN3 TC275/TC277 TCM via BENCH.

Jaguar / Land Rover

Støtte for:

• 8HP GEN3 TC275

• 9HP50 TC275


Med blant annet ECU-kloning og VIN Read/Write via BENCH.

Ford

Støtte for MG1/MD1 GEN2 CAN-FD ECU-er via OBD/BENCH, inkludert flere låste ECU-varianter fra 2020 og nyere:

• MD1CP061

• MD1CS025

• MD1CS027

• MG1CS036

• MG1CS040

• MG1CS060

• MG1CS055


VAG

Støtte for blant annet:

• SIMOS-serien

• ME17-serien

• EDC17-serien


inkludert INT EEPROM-dataoverføring og ECU-kloning på støttede enheter.

Magneti Marelli

Støtte for ECU-kloning av blant annet:

• 11GB

• 11GC

• 11GDB

• 11GF

• 11MP


BMS og VCU – støtte for elektriske kjøretøy

ECU Master har også støtte for programmering og kloning av utvalgte BMS- og VCU-styreenheter.

Eksempler inkluderer:

• Geely VCU Bosch VC1-UP008.0 TC275TP

• Geely VCU Bosch VC1-UP008.1 TC387QP

• Great Wall VCU Bosch VC1-UP008.1 TC387QP

• SAIC VCU Bosch VCUP8.2 SPC574K

• BYD Yangwang VCU Bosch VCU8.5

• Audi/VW/SEAT/Skoda BMS Bosch INVCON3.3 TC275TP

• Audi/VW/SEAT/Skoda/Geely BMS Bosch INVCON2.3 TC1797


Dette gjør ECU Master til et interessant verktøy også for verksteder som arbeider med hybrid- og elektriske kjøretøy.

Motorsykler

ECU Master har også støtte for programmering av en rekke motorsykkel-ECU-er.

Støttede produsenter og systemer

Harley-Davidson

• CAN 2-pin

• CAN 3-pin

• HD J1850

• MT21


Funksjoner inkluderer blant annet data Read/Write, VIN Read og kilometerjustering på støttede systemer.

Honda

• Keihin M32R

• SH705X

• MPC560

• RH850


CFMOTO

• MSE6.0

• MSE8.0

• MSE9.0

• US6.0

• ME17 / MED17.8.10


Kawasaki

• Denso-serien

• 21175-XXX-serien


Profesjonell løsning for ECU-kloning

En av de sentrale funksjonene i ECU Master er ECU Cloning.

Ved utskifting av en defekt styreenhet kan støttede ECU-er leses fra den originale enheten og data overføres til en erstatningsenhet. Dette kan redusere behovet for omfattende programmering av kjøretøyet og gjøre utskifting av styreenheter mer effektivt.

Støtte og tilgjengelige funksjoner varierer imidlertid mellom ECU-modeller og programvareversjoner.

Dedikerte kabler og enkel tilkobling

ECU Master kan benyttes sammen med dedikerte tilkoblingskabler for støttede ECU-er. Dette gjør det mulig å koble seg direkte til styreenheten uten kompliserte jumperoppsett på modeller der dedikert kabel er tilgjengelig.

Fordeler:

• Flere programmeringsmetoder

• OBD, BENCH, BOOT, JTAG og BDM

• ECU/TCM/BCM/BMS/VCU-støtte

• ECU-kloning

• VIN Read/Write

• Omfattende støtte for tunge kjøretøy

• Personbil- og motorsykkelstøtte

• Dedikerte kabelløsninger

• Utviklet for profesjonell bruk


Viktig informasjon

Programvarefunksjoner og kjøretøystøtte varierer avhengig av ECU-type, kjøretøymodell, programvareversjon og konfigurasjon. Listen over støttede ECU-er og funksjoner kan derfor endres og utvides gjennom programvareoppdateringer.

ECU Master er et profesjonelt programmeringsverktøy og bør kun benyttes av kvalifiserte teknikere med nødvendig kompetanse innen ECU-programmering og kjøretøyets elektroniske systemer.
