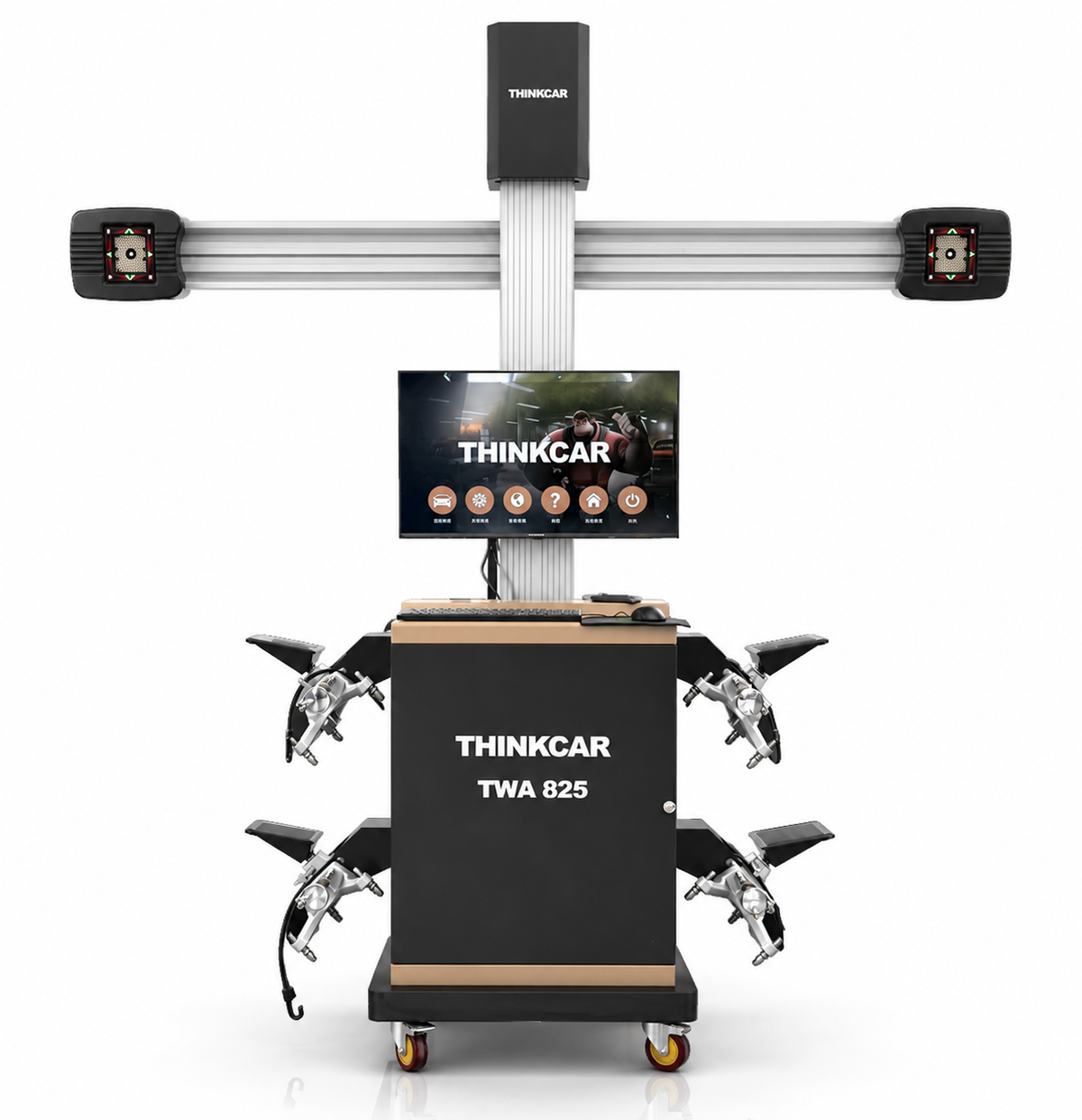

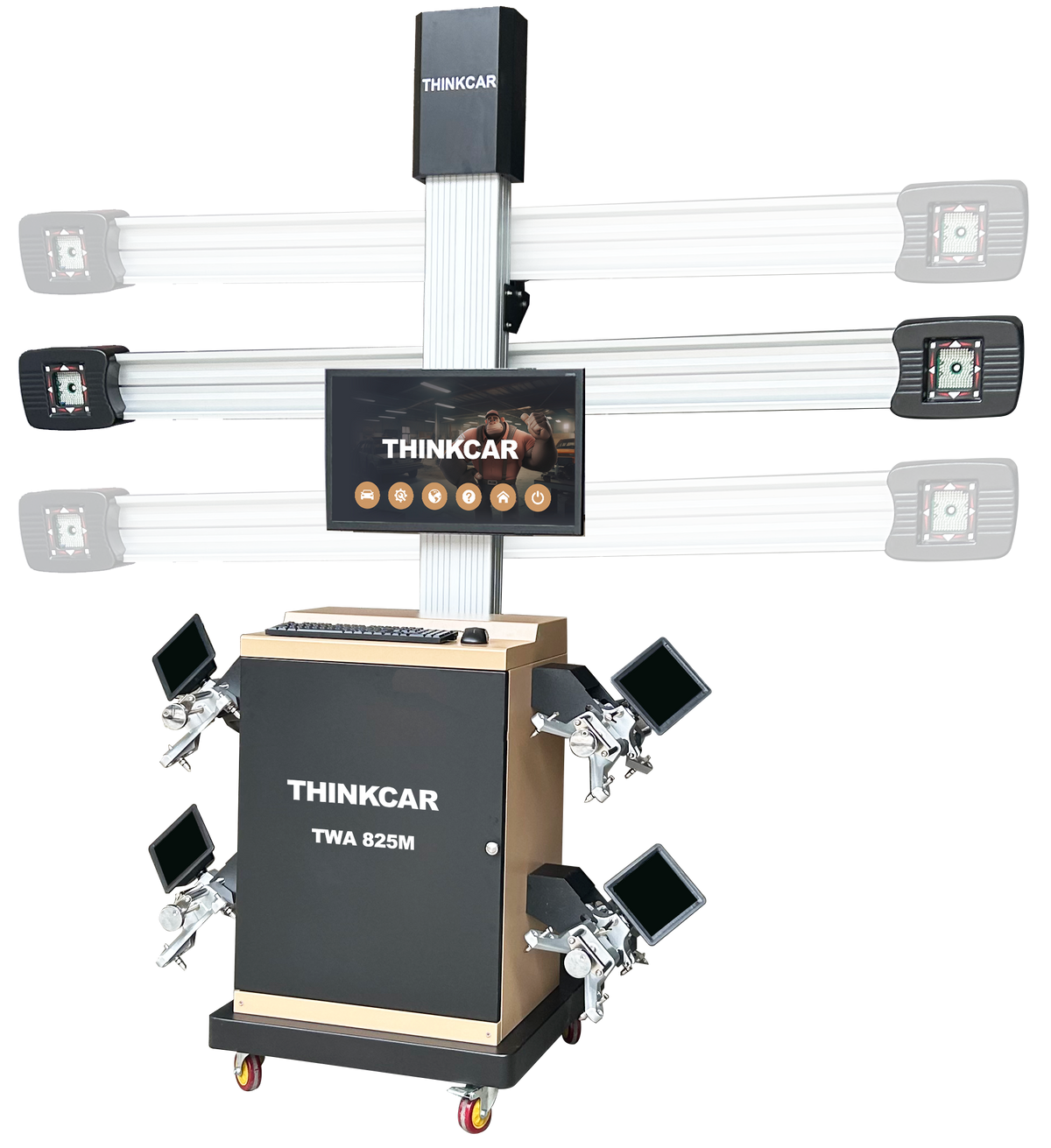

Thinkcar TWA 825M – 3D hjulvinkelmåler for profesjonelle verksteder
Thinkcar TWA 825M er et komplett 3D-system for hjulinnstilling (hjulgeometri) som måler alle vinkler på alle fire hjul med kamerateknologi. Kamerabjelken leser av sensorplatene på hjulene, og systemet viser resultatet live på en 32" skjerm. Du får rask og presis måling, og tydelig veiledning gjennom hele jobben, fra måling til justering og utskrift av rapport.
Systemet er bygget på en mobil kabinettløsning på hjul med innebygd PC, tastatur og mus. Det flyttes enkelt og tar liten plass i verkstedet.
Fordeler med Thinkcar TWA 825M
- 3D kamerabasert måling – to kameraer i bjelken leser fire sensorplater, uten kabler til hjulene.
- Høy nøyaktighet – ±0,02° på camber, toe, KPI og KPO.
- Stor 32" skjerm – målinger og justeringsverdier er lette å lese fra arbeidsplassen.
- Live justering – visuelle måleinstrumenter går fra rødt til grønt når verdien er innenfor toleranse.
- Sentrering av rattet – egen visning som hjelper deg å få rattet rett etter toe-justering.
- Utskrift av rapport – lagre og skriv ut før/etter-rapport til kunden (skriver er tilleggsutstyr).
- Innebygd 3D-animert hjelp – animasjoner som viser hvordan toe, camber og caster justeres.
- Mobilt kabinett – hjul under kabinettet gjør det enkelt å flytte utstyret.
Slik fungerer måleprosessen
- Velg kjøretøy i databasen, eller legg inn egne data.
- Kontroller sensorplatene i kameravisningen.
- Skyv bilen bakover for kompensasjonsmåling (ca. 20°).
- Kingpin-måling – rattet svinges ±10° og tilbake, og systemet beregner caster og SAI.
- Gå gjennom måledata – hoveddata, radiusmåling, toe-out-on-turn, thrust angle, setback og sekundærdata.
- Juster med live-visning til alle verdier er grønne.
- Lagre og skriv ut rapport.
2 Skjermer
Med to skjermer, er det lett å se hjulvinklene når man arbeider:
Målte parametere
- Camber, toe (individuell og total), caster
- Kingpin-vinkel (KPI/SAI) og kingpin offset (KPO)
- Thrust angle, setback, toe-out-on-turn og turning angle
- Hjulbase, diagonalmål og sporvidde
Programvare
- Kjøretøydatabase med favoritter og brukerdata – du kan legge til egne modeller
- Rapportbehandling med søk, utskrift og sletting
- Justerbar kamerainnstilling (eksponering og lysstyrke)
- Datooppdatering via «Data upgrade» i hjelpemenyen
Krav til installasjon
Kamerasøylen plasseres foran hjulløfteren, 150–250 cm fra midten av svingplatene (optimalt ca. 220 cm). Kamerabjelken monteres i ca. 170–175 cm høyde. Systemet leveres med monteringsmateriell og en detaljert installasjonsmanual. Strømforsyning: 220 V.
Dette får du med i leveransen
- Kamerabjelke med to kameraer og kamerasøyle
- Kabinett på hjul med PC, 32" skjerm, tastatur og mus
- 4 stk. sensorplater (targets) med 4 stk. hjulklemmer
- 2 stk. svingplater (corner plates)
- Bremsepedalholder og rattholder
- 2 stk. hjulkiler
- Jordspyd, kabler, strømkabel og alt nødvendig festemateriell
- Instruksjonsmanual og garantibevis
Tekniske spesifikasjoner
| Parameter | Nøyaktighet | Måleområde |
|---|---|---|
| Camber (foran og bak) | ±0,02° | ±20° |
| Toe (foran og bak) | ±0,02° | ±15° |
| Kingpin-vinkel (KPI), foran | ±0,02° | ±26° |
| Kingpin offset (KPO), foran | ±0,02° | ±26° |
| Mål (L × B × H) | 2720 × 840 × 2400 mm |
| Vekt | 141 kg |
| Skjerm | 32" |
| Driftstemperatur | 0 til 60 °C |
| Lagringstemperatur | −20 til 70 °C |
| Luftfuktighet (lagring) | 10–90 %, ikke kondenserende |
| Strømforsyning | 220 V |
| Skriver | Tilleggsutstyr |
Vedlikehold og bruk
- Blås støv av kameralinser og sensorplater i stedet for å tørke dem.
- Unngå direkte sollys mot kameraene.
- Bruk PC-en kun til hjulinnstilling, og hold den utenfor internett for å unngå virus.
Om Thinkcar
Thinkcar er en internasjonal produsent av diagnoseverktøy og verkstedutstyr. Thinkcar.no er offisiell norsk importør.
